Fuentes y monitoreos, refrigerantes y químicos

Manual de Medio Ambiente · capítulo 6 de 11

La pantalla Fuentes, monitoreos, refrigerantes y químicos tiene tres pestañas y un filtro de establecimiento en la parte superior.

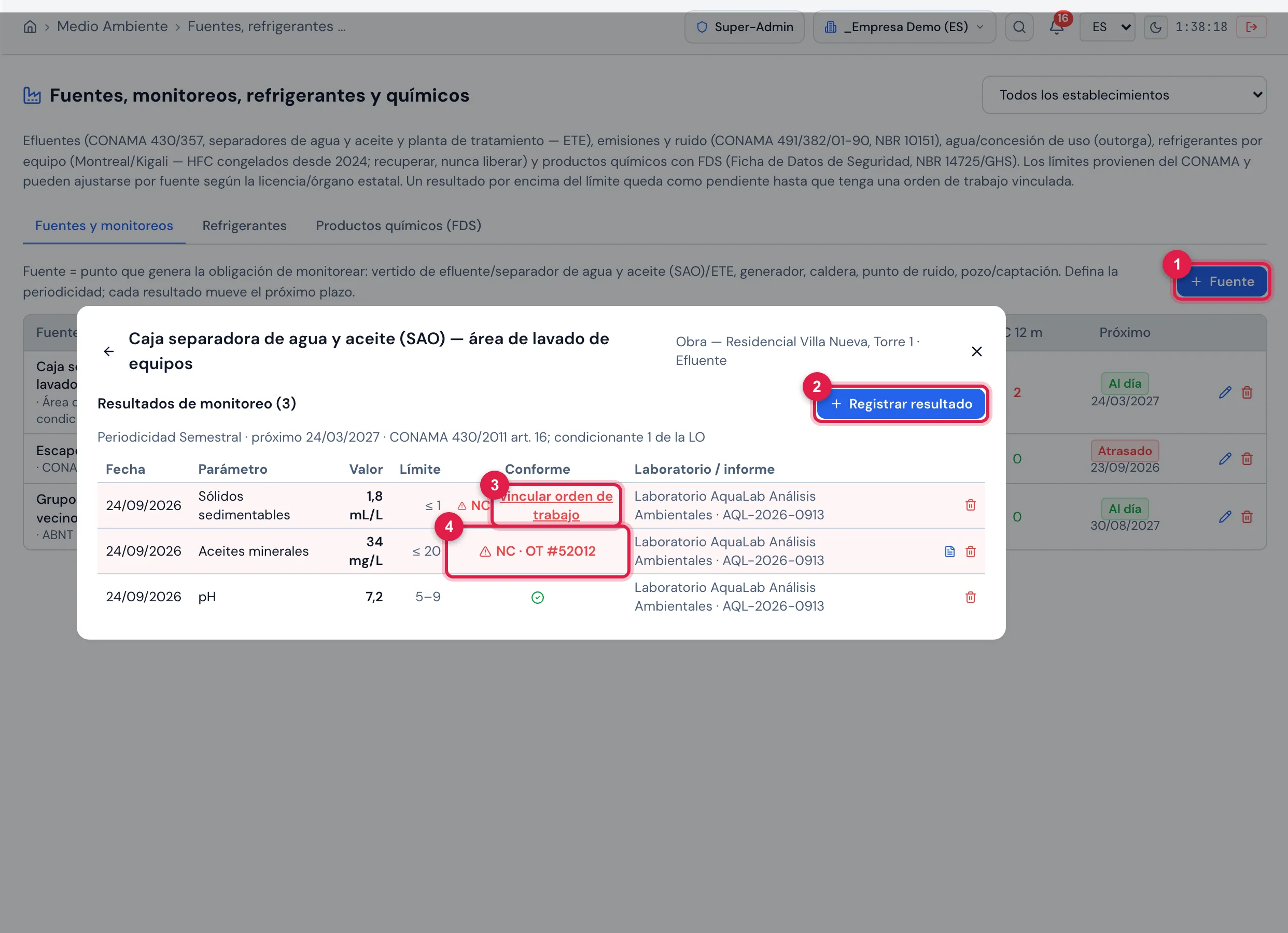

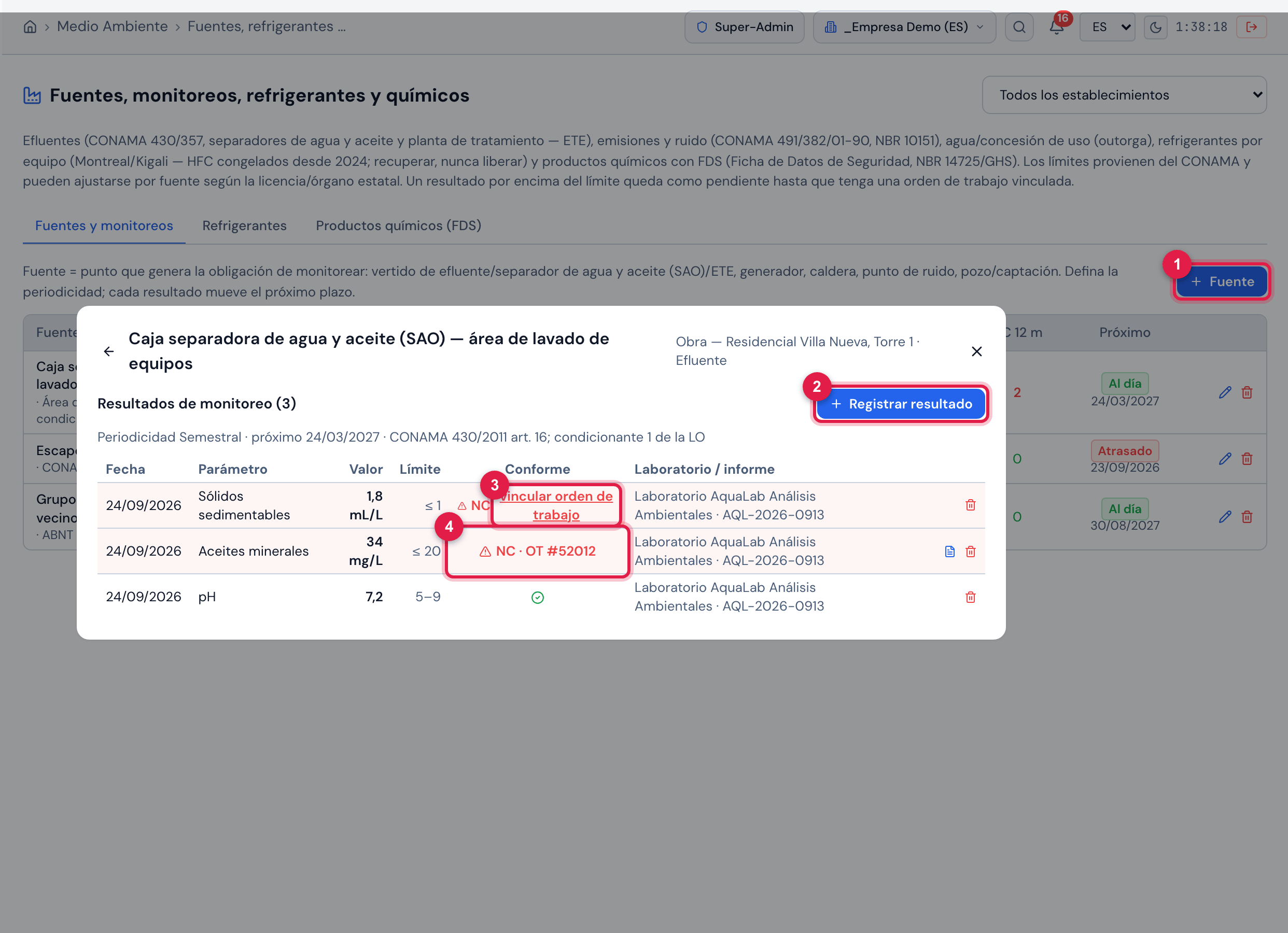

Pestaña Fuentes y monitoreos con la caja separadora (SAO) abierta: periodicidad semestral, próximo monitoreo y base legal; los Resultados de monitoreo (3) con fecha, parámetro, valor, límite, conformidad y laboratorio/informe — pH conforme, aceites minerales de 34 mg/L NC ya vinculada a la OT #52012 y sólidos sedimentables de 1,8 mL/L NC todavía sin orden de trabajo, con el enlace vincular orden de trabajo. Al fondo, la lista de fuentes con NC 12 m (2 en la SAO) y el próximo monitoreo (el escape del generador Atrasado).

Figura 16. Pestaña Fuentes y monitoreos con la caja separadora (SAO) abierta: periodicidad semestral, próximo monitoreo y base legal; los Resultados de monitoreo (3) con fecha, parámetro, valor, límite, conformidad y laboratorio/informe — pH conforme, aceites minerales de 34 mg/L NC ya vinculada a la OT #52012 y sólidos sedimentables de 1,8 mL/L NC todavía sin orden de trabajo, con el enlace vincular orden de trabajo. Al fondo, la lista de fuentes con NC 12 m (2 en la SAO) y el próximo monitoreo (el escape del generador Atrasado).

1+ Fuente.
2Registrar resultado — parámetro, fecha, valor, laboratorio, informe y archivo.
3vincular orden de trabajo — el resultado NC es pendiente hasta tener orden de trabajo.
4Resultado NC con la orden de trabajo correctiva vinculada.

Registre la fuente (botón + Fuente: p. ej., separador de agua y aceite, generador, chimenea, punto de ruido, pozo) con el activo vinculado (opcional), lugar, base legal o condicionante, la Periodicidad del monitoreo (mensual, trimestral, semestral, anual o eventual) y el Próximo monitoreo. En la fuente, Registrar resultado: elija el parámetro, la fecha de la medición, el valor, el laboratorio, el n.º del informe y adjunte el informe de laboratorio.

El catálogo tiene 30 parámetros (pH, temperatura, aceites minerales, DBO, metales, ruido diurno/nocturno, opacidad, turbidez…); 19 ya traen el límite predeterminado del CONAMA o de la Portaria GM/MS 888/2021, y los demás (DQO, sólidos suspendidos, NOx, material particulado, caudal otorgado…) dependen del límite de la licencia o del órgano estatal. Indique en Límite aplicado el límite de su licencia — prevalece sobre el predeterminado — y el Tipo de límite (máximo, mínimo o rango). Sin ningún límite, el resultado queda “sin límite” y no se evalúa.

Cada resultado registrado adelanta el próximo monitoreo según la periodicidad de la fuente (la eventual no lo adelanta). Un resultado no conforme aparece en rojo con NC y el mensaje “Resultado registrado — NO CONFORME (abra una orden de trabajo y vincúlela)”; queda como pendiente hasta que usted haga clic en vincular orden de trabajo e indique el n.º de la orden de trabajo de corrección.

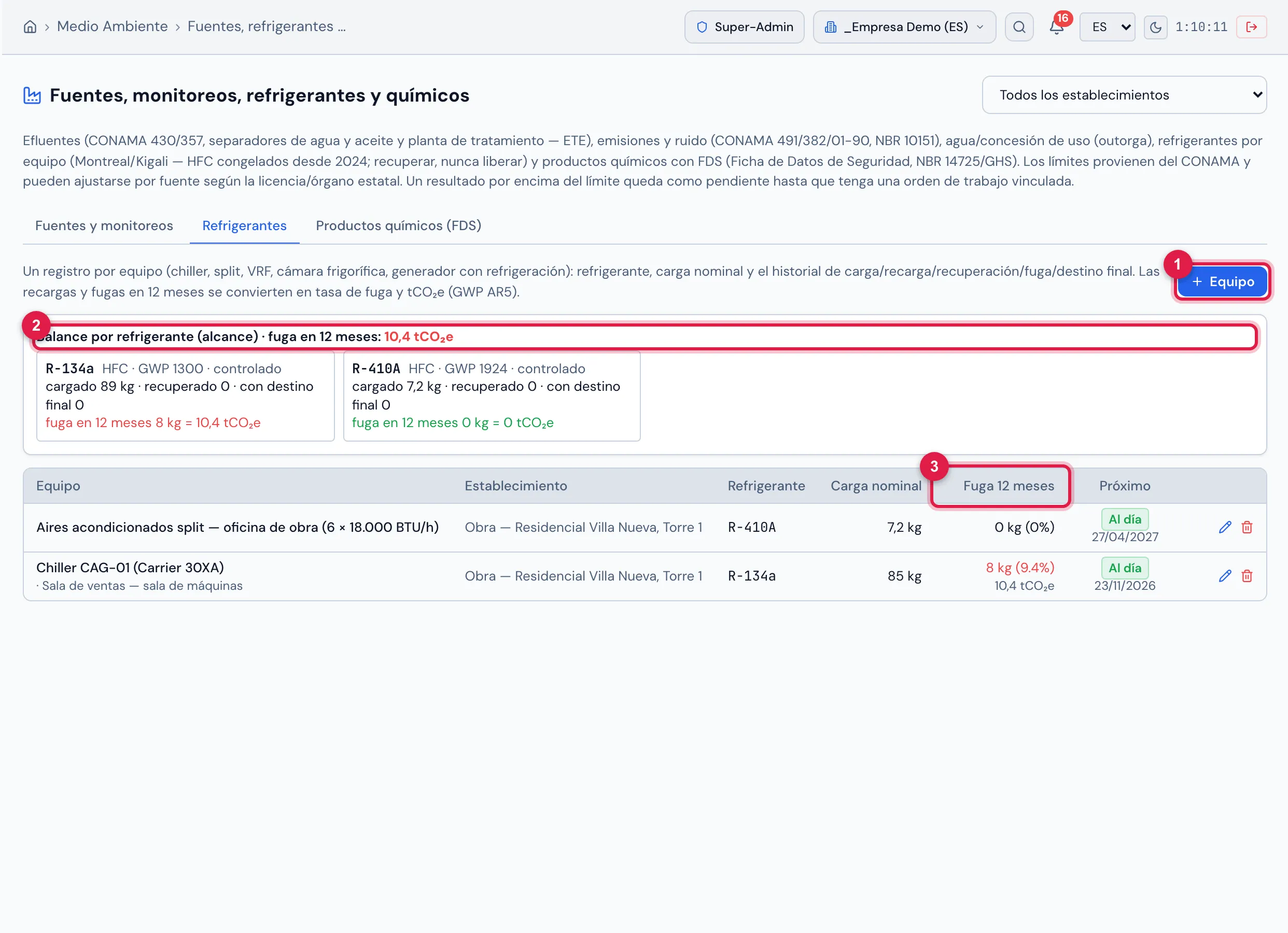

Pestaña Refrigerantes: arriba, el Balance por refrigerante — R-134a (cargado 89 kg, fuga en 12 meses de 8 kg = 10,4 tCO₂e) y R-410A (sin fugas); abajo, un registro por equipo — el chiller CAG-01 con carga de 85 kg y fuga de 8 kg (9,4%) en 12 meses, y los split de la oficina de obra — con establecimiento, refrigerante, carga nominal y la próxima prueba de estanqueidad (Al día). Haga clic en el equipo para ver el resumen y el Historial del refrigerante.

Figura 17. Pestaña Refrigerantes: arriba, el Balance por refrigerante — R-134a (cargado 89 kg, fuga en 12 meses de 8 kg = 10,4 tCO₂e) y R-410A (sin fugas); abajo, un registro por equipo — el chiller CAG-01 con carga de 85 kg y fuga de 8 kg (9,4%) en 12 meses, y los split de la oficina de obra — con establecimiento, refrigerante, carga nominal y la próxima prueba de estanqueidad (Al día). Haga clic en el equipo para ver el resumen y el Historial del refrigerante.

1+ Equipo.
2Balance por refrigerante con el total de fugas en tCO₂e.
3Columna Fuga 12 meses (kg, % de la carga y tCO₂e).

Registre el equipo con + Equipo (refrigerante, carga nominal, activo vinculado y la fecha de la próxima Prueba de estanqueidad) y, en cada intervención, use Registrar operación: carga inicial, recarga, recuperación, fuga constatada, prueba de estanqueidad o destino final (regeneración/destrucción), con cantidad, fecha, técnico, cilindro/lote, causa de la fuga y la orden de trabajo relacionada. El sistema calcula el balance (carga − recuperado), la tasa de fuga en 12 meses (fuga + recarga ÷ carga nominal) y las tCO₂e según el GWP del refrigerante (18 refrigerantes en el catálogo, GWP AR5).

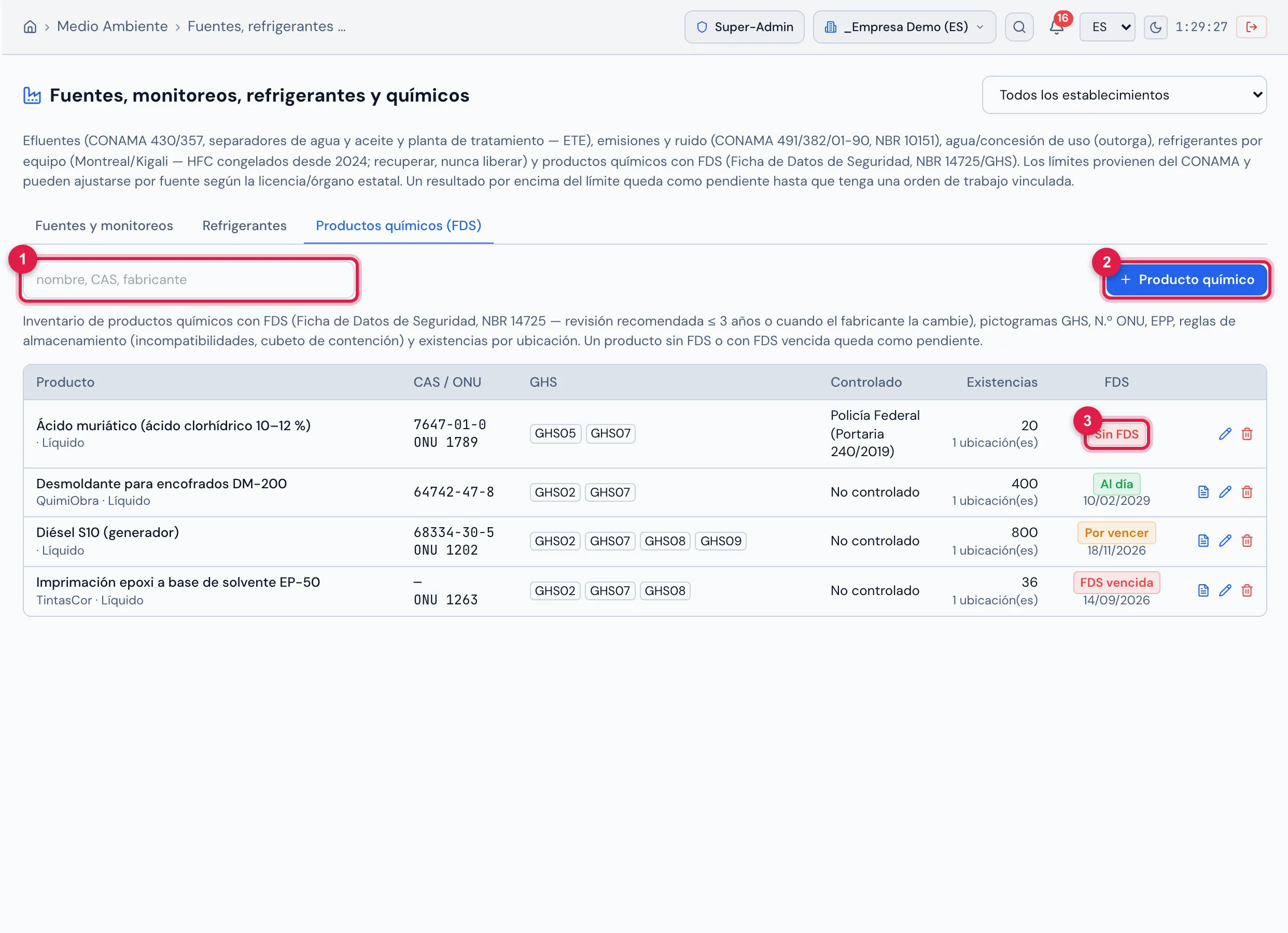

Pestaña Productos químicos (FDS): la búsqueda y la lista con CAS/ONU, pictogramas GHS, control (el ácido muriático lo controla la Policía Federal), existencias y número de ubicaciones y la situación de la FDS — Sin FDS (ácido muriático), Al día (desmoldante), Por vencer (diésel, revisar hasta el 18/11/2026) y FDS vencida (imprimación epoxi). El ícono de documento abre la FDS; haga clic en el producto para ver las Existencias por ubicación.

Figura 18. Pestaña Productos químicos (FDS): la búsqueda y la lista con CAS/ONU, pictogramas GHS, control (el ácido muriático lo controla la Policía Federal), existencias y número de ubicaciones y la situación de la FDS — Sin FDS (ácido muriático), Al día (desmoldante), Por vencer (diésel, revisar hasta el 18/11/2026) y FDS vencida (imprimación epoxi). El ícono de documento abre la FDS; haga clic en el producto para ver las Existencias por ubicación.

1Búsqueda por nombre, CAS o fabricante.
2+ Producto químico.
3Situación Sin FDS — pendiente del módulo.

En + Producto químico, indique nombre comercial, fabricante, estado físico, N.º CAS, N.º ONU, si es controlado, los pictogramas GHS, las indicaciones de peligro (H), el EPP requerido, las reglas de almacenamiento y la FDS (revisión, fecha, revisar hasta y el archivo). Con el archivo y la fecha de la FDS, el campo revisar hasta vacío pasa a ser la fecha de la FDS + 3 años. En el producto, Agregar / actualizar ubicación registra las existencias por establecimiento y ubicación, con la marca de contención.
