Leitura de instrumentos em campo — guia visual

Segurança primeiro

Medições em painéis e circuitos elétricos só podem ser feitas por profissional habilitado e autorizado (NR-10), com instrumento de categoria de medição (CAT) adequada ao ponto, em bom estado, e com os EPIs exigidos. Em linhas pressurizadas ou quentes, nunca solte nem troque um instrumento sem antes isolar e despressurizar a linha conforme o procedimento da empresa.

Manômetro (pressão)

Verificação	O que observar
Ponteiro em zero (sem pressão)	Se não volta ao zero, o instrumento pode estar descalibrado ou danificado
Faixa verde/vermelha	Verde = operação normal. Vermelho = fora do limite: comunique e siga o procedimento
Vibração do ponteiro	Pode indicar pulsação no sistema, golpe de aríete ou cavitação
Mostrador e vidro	Manômetro com glicerina dentro é normal. Vazamento de glicerina, vidro quebrado ou ponteiro solto = substituir
Posição de leitura	Leia com o olho na frente do ponteiro, sem ângulo, para evitar erro de paralaxe

Termômetro / Pirômetro

• Bimetálico (mostrador): confira se a leitura está dentro da faixa de operação do equipamento.
• Pirômetro infravermelho: ajuste a emissividade à superfície. Valores aproximados: metais polidos, de 0,1 a 0,3; superfícies pintadas ou oxidadas, cerca de 0,9. Em metal polido a leitura é pouco confiável; se possível, meça sobre uma área pintada ou com fita de emissividade conhecida. Respeite a distância indicada pelo fabricante para o tamanho do ponto medido.
• Termopar: verifique se o display está estável. Leitura instável pode indicar mau contato na conexão ou no sensor.

Amperímetro (corrente)

• Use o alicate amperímetro sem desconectar fios, abraçando um condutor por vez.
• Meça em cada fase separadamente.
• Compare com a corrente nominal da placa do motor.
• Desbalanceamento acima de cerca de 5% entre as fases: investigue.

No H2O: onde registrar as leituras

O lugar das leituras de um equipamento é a aba Medições do ativo. Ali cada grandeza (pressão, temperatura, corrente…) tem uma métrica com faixas de referência, e cada leitura fica no histórico do ativo.

Configurar a métrica (uma vez por grandeza)

No web, abra o ativo, aba Medições, e clique em Nova Métrica. Informe o nome da grandeza, a unidade e as faixas Mín. Normal, Máx. Normal, Mín. Crítico e Máx. Crítico. Se quiser, marque Gerar OS em anomalia.

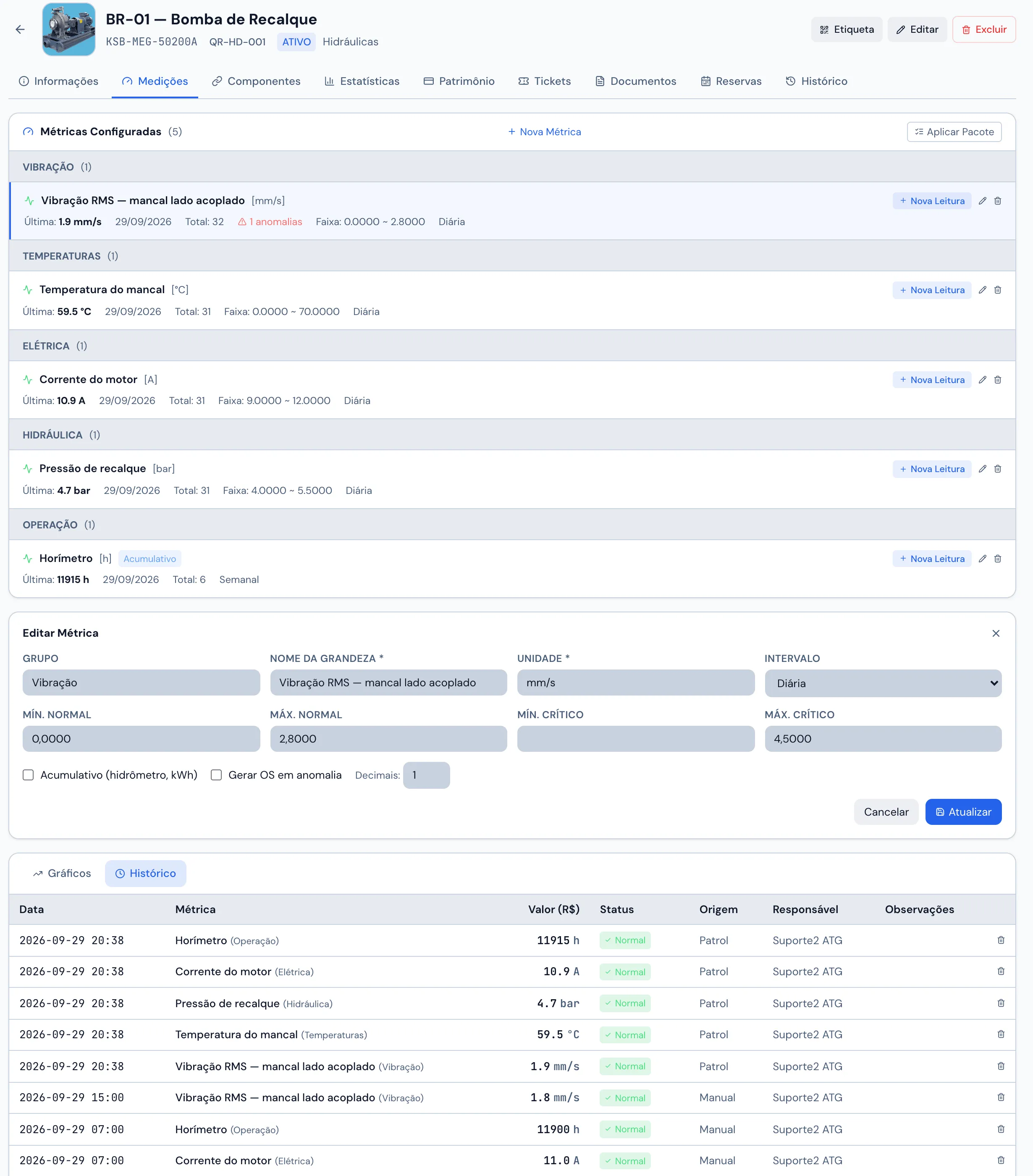

Ativos › Hidráulicas › abrir um ativo › Medições: as métricas configuradas, o formulário da métrica com Mín. Normal, Máx. Normal, Mín. Crítico e Máx. Crítico, e o Histórico de leituras.

Registrar a leitura

• No web: na aba Medições do ativo, use Nova Leitura (pode anexar uma Foto Evidência).
• No app: abra o ativo, aba Medições, e toque em Registrar leitura na métrica. Funciona sem rede: a leitura sobe na próxima sincronização.

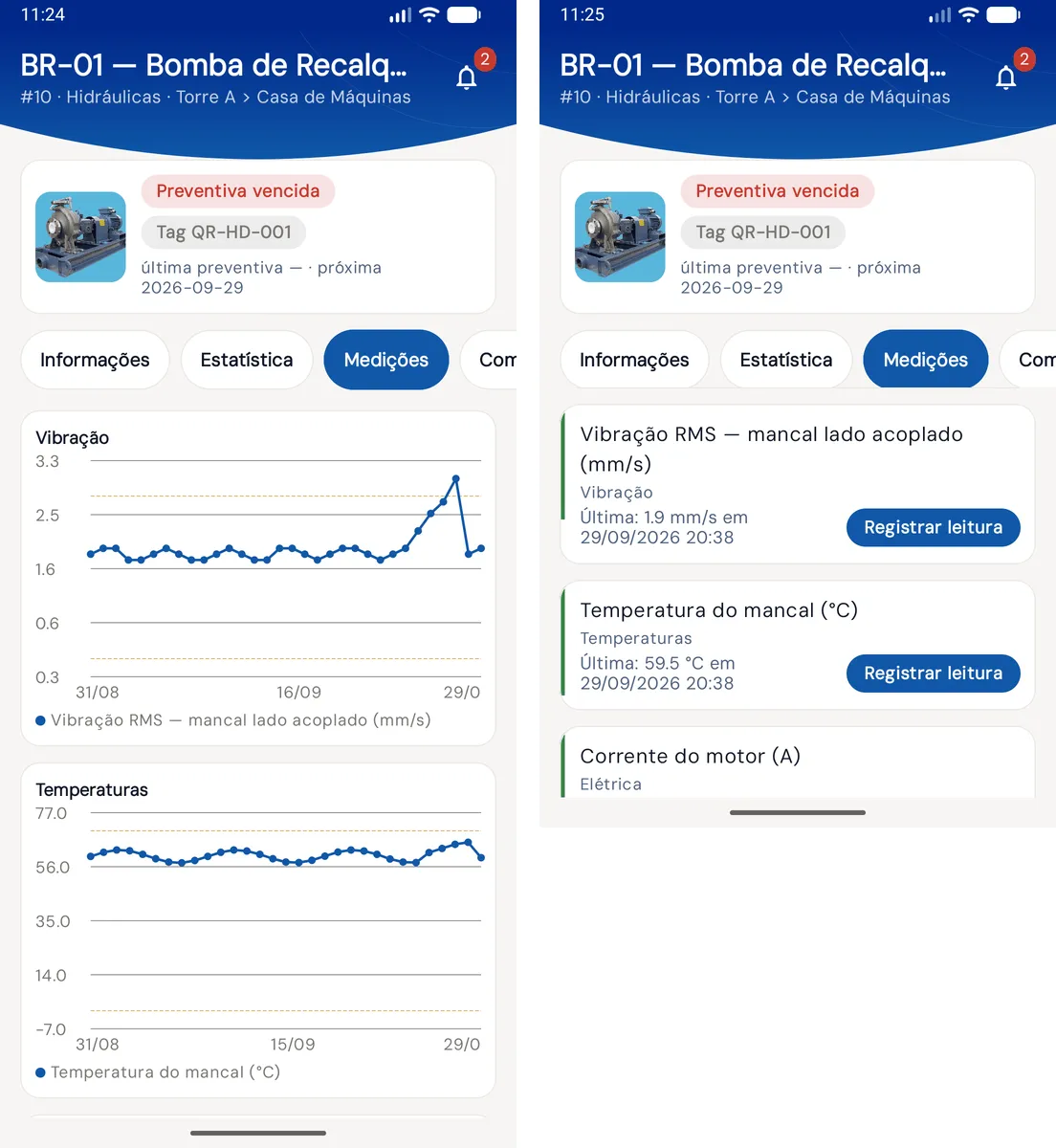

No app: a aba Medições do ativo — o gráfico de cada métrica e o botão Registrar leitura.

O que o H2O faz com a leitura

• Compara o valor com as faixas da métrica e marca a leitura fora da faixa como anomalia (ou como crítica, se passar da faixa crítica).
• Mostra o estado de cada ativo em Visão Geral › Monitoramento.
• Se Gerar OS em anomalia estiver marcado, uma leitura fora da faixa abre uma OS corretiva sozinha. Se já existe uma OS aberta para a mesma anomalia, o H2O só acrescenta um acompanhamento nela.

Dica

Registrar a leitura no ativo não substitui a comunicação. Valor fora do normal deve ser avisado na hora ao supervisor. No acompanhamento do chamado (no app, a nota), registre o que você mediu e o que fez a partir da leitura.
